DCS-G20M系列视像跟踪数字会议系统

系统特点

DCS-G20M系列是一款全新简便型视像跟踪数字会议系统，完美地将全数字技术和综合网络技术全面地引入到会议系统中，把先进的数字技术、网络技术和音频技术充分地结合起来。可与智能中央控制系统、视频会议系统实现了无缝连接，为高效的现代会议系统工程提供更完整的解决方案。

DCS-G20M

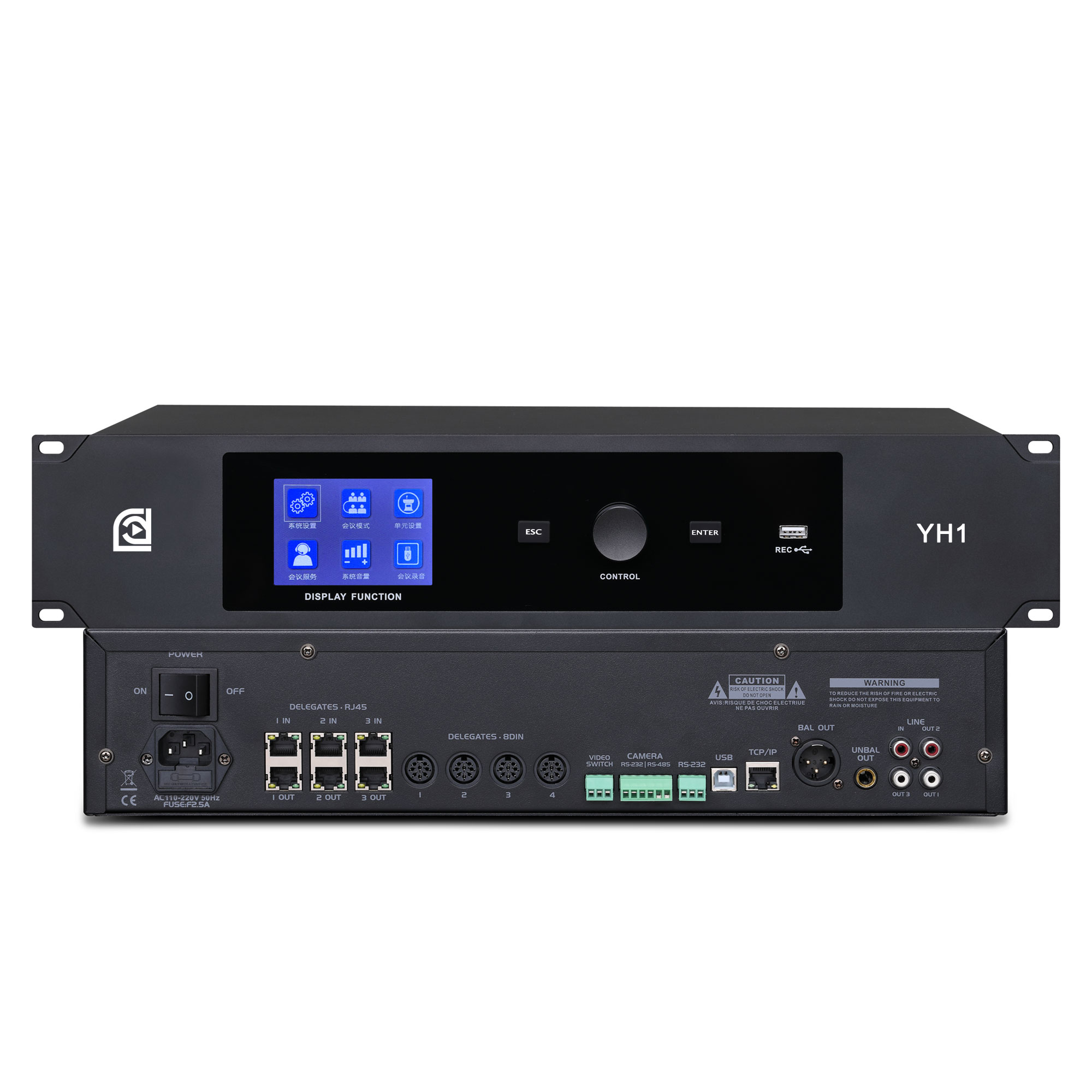

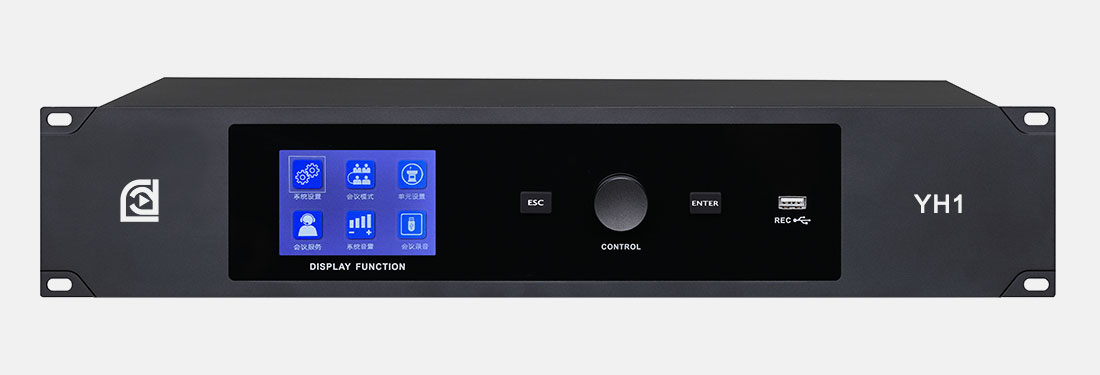

视像跟踪数字会议系统主机（如图）

技术特点

1. 符合IEC60914、GBT15381-94国际标准

2. 采用全数字会议技术，基于数字网络架构开发，内置高性能CPU处理器，处理速度更快，音质更佳，支持讨论、视像跟踪功能

3. 高性能开关电源供电，长距离传输对音质不会有任何影响

4. 抗干扰电路设计，杜绝一切手机信号的干扰

5. ★采用3.5寸全视角IPS电容显示屏，直观显示和方便调节系统的各项参数

6. ★支持USB录音，高保真WAV格式输出

7. ★具有3组共6路RJ45的话筒单元接口，采用闭环以太网链接模式，支持话筒单元的双边供电，且支持话筒单元热插拔，每路支持20个单元，可接60个单元

8. ★同时具有4路8芯话筒单元接口，每路支持25个单元，可接100个单元

9. ★单台主机通过扩展电源最多可接256台会议单元，亦可通过会议扩展主机（多个扩展主机之间手拉手串联连接），一套会议系统最多可接入达1200台会议单元；

10. 单元采用“手拉手”连接方式，支持热插拔，方便安装和维护

11. 具有多种会议模式： FIFO（先进先出模式）、APPLY（申请模式）、FREE（自由模式）、LIMIT（限制模式）、VOICE（声控模式）

12. 发言人数限制功能：可以限定最多同时发言的单元数量（可设置为1-8不同数量），主席单元不受限制

13. 发言时间限制功能：可以限定发言单元的发言时间（可设置0-1000S），并有定时关闭和自动关闭两种模式，主席单元不受限制

14. ★系统具备会议服务功能，发言单元可申请茶水、纸笔、帮助等服务

15. ★网络化协作管理，系统主机可设置IP地址，具有TCP/IP网络接口，可连接无线路由器，使用同一局域网内的电脑、手机、平板等设备对主机进行操作设置，支持谷歌Android/微软Windows系统等操作系统

16. ★具有USB接口，可连接电脑对主机进行操作设置

17. 具有摄像头232和485通讯接口（6P凤凰插），连接标清或高清摄像头，支持SONY VISCA、PELCO P/D通讯协议

18. 具有视频切换232接口（3P凤凰插），可连接高清视频矩阵

19. ★具有4x1 HDMI高清视频切换接口(选配)

20. 具有中控代码232接口（3P凤凰插），可连接中控系统

21. 具有1路平衡音频输出接口（卡农），可连接扩声或录音设备

22. 具有1路非平衡音频输出接口（6.35mm），可连接扩声或录音设备

23. 具有1路非平衡音频输入接口（莲花），可输入外部音频信号（如：背景音乐或远程语音信号）

24. 可安装于19英寸标准机柜上，易于存放和保管

参数规格：

主机供电：AC110V-220V/50Hz

频率响应：20Hz-20kHz

信噪比：＞96dBA

总谐波失真：＜0.05%

录音接口：USB

话筒单元接口：DIN-8 x4

RJ45 x3 (group)

中控连接口：RS-232（3P connector） x1

视频切换通讯接口：RS-232（3P connector） x1

摄像头控制连接口：6P connector

电脑接口：USB x1 RJ45 x1

音频输入：RCA（unbal） x1

音频输出：XLR x1

6.35mm x1

RCA x3

外部尺寸（L×W×H）：483×265×88mm

颜色：黑色 black

安装方式：19英寸标准机柜

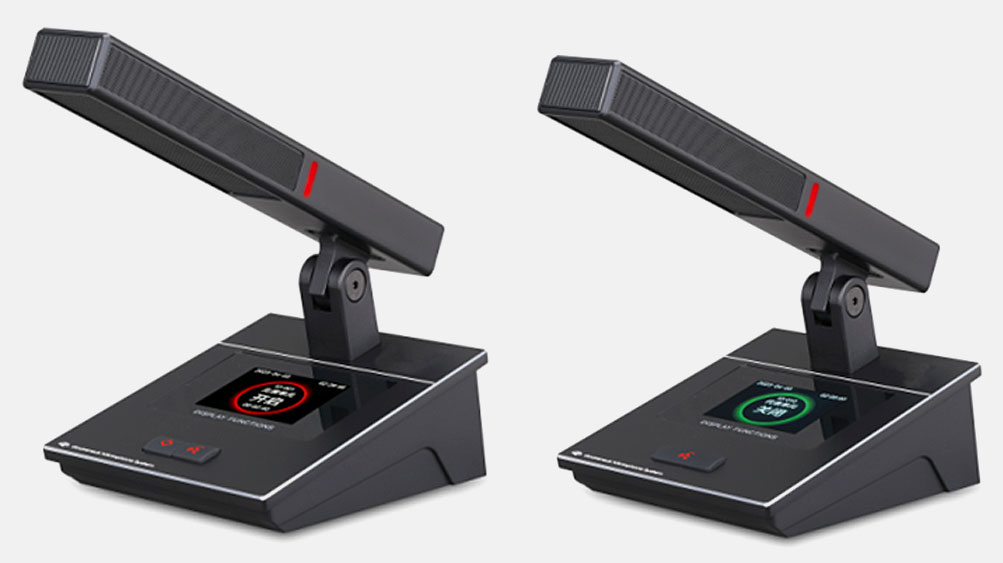

系统发言单元(方管)

DCS-G20C DCS- G20D

(8芯接口 DIN-8P) 或者 (RJ接口 RJ45)（如图）

技术特点：

1. 符合IEC60914、GBT15381-94国际标准

2. ★金属面板设计，整体高档庄重，符合现代审美标准

3. 单元为无源设备，由系统主机供电，输入电压为24V，属安全范围

4. 8芯线接口的单元采用T型8芯连线，线材采用全线铝箔、水线屏蔽，大大降低强电磁波对线材的干扰

5. 网线接口的单元采用超六类网线，“手拉手”线连接方式，带有两个RJ45接口，并带防止松动夹套

6. 专业高保真电容咪芯，拾音灵敏、语音清晰，带宽达到20Hz~20KHz

7. ★采用铝合金方形麦克风，通过固定接头连接话筒底座，可调俯仰角度，整体稳重，高档大气

8. 采用防干扰电路设计，可防止手机等电子产品的干扰

9. ★话筒头部带双色发言灯环，单元发言时灯环为常亮红色，单元申请发言时灯环为常亮绿色

10. ★灵敏的触摸式开关，待机未按时图案常亮发光绿色，按下后图案常亮发光红色

11. ★2.4寸高亮度IPS TFT显示屏，显示内容清晰，可以显示单元参数、日期时间、发言音量、监听音量等，清晰了解当前的使用情况

12. ★话筒带发言计时功能

13. 话筒单元带有耳机输出口，并带有音量调节按键，可以自由选择输出方式并调节其音量

14. 采用“手拉手”连接方式，支持热插拔，方便安装和维护

15. ★发言单元可申请茶水、纸笔、帮助等服务

16. 主席单元具有批准代表的发言申请功能;

17. ★主席单元不受发言人数限制;

18. 主席单元具有全权控制会议秩序的优先功能;

19. 主席单元的连接位置不受限制;

20. 一个系统可以支持多个主席单元同时使用。

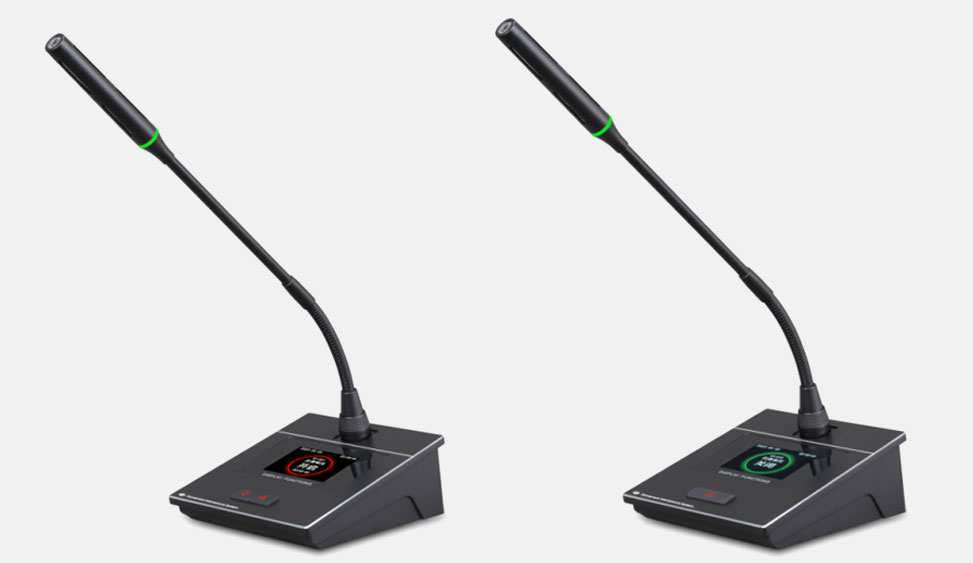

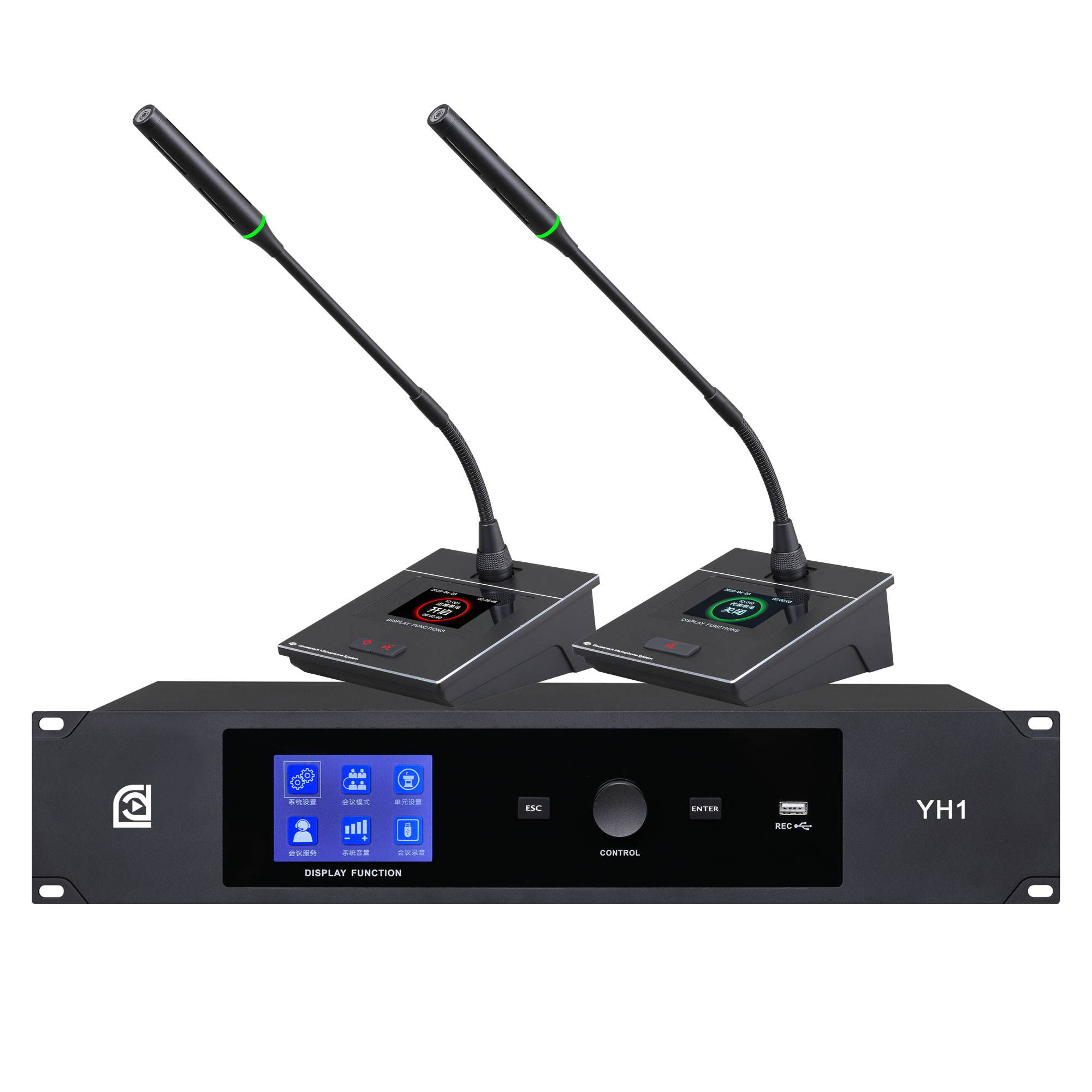

系统发言单元(配双软鹅颈咪管)

DCS- G21C DCS- G21D

(8芯接口 DIN-8P) 或者 (RJ接口 RJ45)（如图）

技术特点：

1. 符合IEC60914、GBT15381-94国际标准

2. ★金属面板设计，整体高档庄重，符合现代审美标准

3. 单元为无源设备，由系统主机供电，输入电压为24V，属安全范围

4. 8芯线接口的单元采用T型8芯连线，线材采用全线铝箔、水线屏蔽，大大降低强电磁波对线材的干扰

5. 网线接口的单元采用超六类网线，“手拉手”线连接方式，带有两个RJ45接口，并带防止松动夹套

6. 专业高保真电容咪芯，拾音灵敏、语音清晰，带宽达到20Hz~20KHz

7. 采用防干扰电路设计，可防止手机等电子产品的干扰

8. ★话筒头部带发言灯环，单元发言时灯环为常亮红色，单元申请发言时灯环为常亮红色

9. ★灵敏的触摸式开关，待机未按时图案常亮发光红色，按下后图案常亮发光红色

10. ★2.4寸高亮度IPS TFT显示屏，显示内容清晰，可以显示单元参数、日期时间、发言音量、监听音量等，清晰了解当前的使用情况

11. ★话筒带发言计时功能

12. 话筒单元带有耳机输出口，并带有音量调节按键，可以自由选择输出方式并调节其音量

13. 采用“手拉手”连接方式，支持热插拔，方便安装和维护

14. ★发言单元可申请茶水、纸笔、帮助等服务

15. 主席单元具有批准代表的发言申请功能;

16. ★主席单元不受发言人数限制;

17. 主席单元具有全权控制会议秩序的优先功能;

18. 主席单元的连接位置不受限制;

19. 一个系统可以支持多个主席单元同时使用。

参数规格：

工作电压：DC24V

输入、输出：DIN-8P或CAT6

输入：心形指向性驻极体

灵敏度：-46 dBV/Pa

频率响应：20Hz~20KHz

输入阻抗：2 k＆#8486;

方向性：0°/180° > 20 dB (1 kHz)

等效噪声：20 dBA (SPL)

话筒最大声压级：125 dB (THD<3%)

信噪比：＞80dB

通道串音：＞80dB

总谐波失真：＜0.05%

显示屏：2.4 IPS TFT

耳机负载：>10 ＆#8486;

耳机音量：10 mW

耳机接口：3.5mm ×1

外部尺寸：（L×W×H）底座：114*140*56.5mm，

方管：220*34.5*24mm

鹅颈咪管：375mm

重量：底座：0.68 kg，

方管：0.31kg

鹅颈咪管：0.12kg

颜色：灰黑

安装方式：桌面式

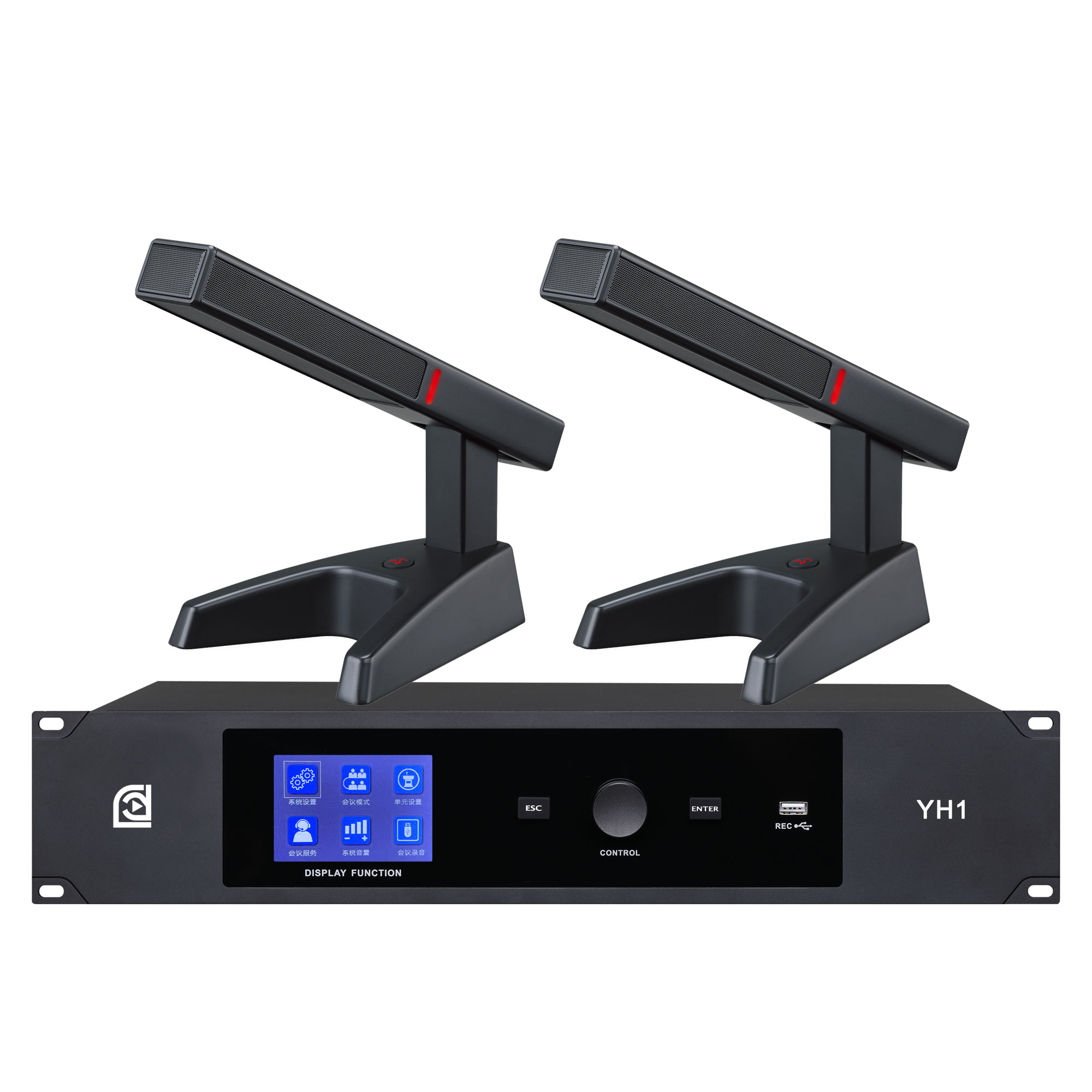

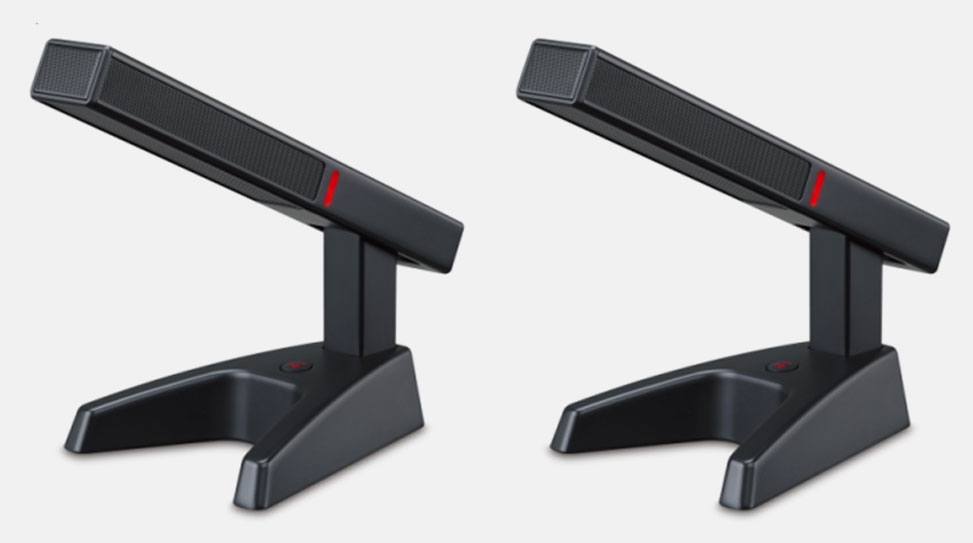

系统发言单元(方管)

DCS-G22C DCS- G22D

(8芯接口 DIN-8P) 或者 (RJ接口 RJ45)（如图）

技术特点：

1. 符合IEC60914、GBT15381-94国际标准

2. ★全金属方柱形话筒设计，整体高档庄重，符合现代审美标准

3. ★采用压铸式铝合金多菱角方形麦克风，通过固定接头连接话筒底座，可调俯仰角度，整体稳重，高档大气

4. 单元为无源设备，由系统主机供电，输入电压为24V，属安全范围

5. 芯线接口的单元采用T型8芯连线，线材采用全线铝箔、水线屏蔽，大大降低强电磁波对线材的干扰

6. 网线接口的单元采用超六类网线，“手拉手”线连接方式，带有两个RJ45接口，并带防止松动夹套

7. 专业高保真电容咪芯，拾音灵敏、语音清晰，带宽达到20Hz~20KHz

8. 采用防干扰电路设计，可防止手机等电子产品的干扰

9. ★话筒头部带发言灯环，单元发言时灯环为常亮红色，单元申请发言时灯环为常亮红色

10. ★灵敏的触摸式开关，待机未按时图案常亮发光红色，按下后图案常亮发光红色

11. 采用“手拉手”连接方式，支持热插拔，方便安装和维护

12. 主席单元具有批准代表的发言申请功能;

13. ★主席单元不受发言人数限制;

14. 主席单元具有全权控制会议秩序的优先功能;

15. 主席单元的连接位置不受限制;

16. 一个系统可以支持多个主席单元同时使用。

参数规格：

工作电压：DC24V

输入、输出：DIN-8P或CAT6

输入：心形指向性驻极体

灵敏度：-46 dBV/Pa

频率响应：20Hz~20KHz

输入阻抗：2 k＆#8486;

方向性：0°/180° > 20 dB (1 kHz)

等效噪声：20 dBA (SPL)

话筒最大声压级：125 dB (THD<3%)

信噪比：＞80dB

通道串音：＞80dB

总谐波失真：＜0.05%

外部尺寸：（L×W×H）底座：130*113*32mm

方管：（H02）： 227*35*31mm

重量：底座：600kg

方管：（H02）： 0.35kg

颜色：灰黑

安装方式：桌面式
